當前位置： 主頁 > 產品展示 > 視鏡系列 >
帶燈視鏡適用于公稱壓力不大于1.0MPa、公稱直徑100~150mm、介質溫度0~200℃、最大急變溫度不大于180℃的各種規格及型式的帶燈視鏡。型式、基本參數和尺寸：帶燈視鏡由視鏡和視鏡燈組成。型式有帶燈視鏡（A型）、帶燈有沖洗孔視鏡（B型）、帶燈有頸視鏡（C型）、帶燈有頸有沖洗孔視鏡（D型）。視鏡本體材料為碳鋼、碳鋼和不銹鋼混合、全不銹鋼制三種。視鏡燈分防腐型和防爆型兩種。
帶燈視鏡適用于公稱壓力不大于1.0MPa、公稱直徑100~150mm、介質溫度0~200℃、最大急變溫度不大于180℃的石油、化工及其它工業設備窺視裝置上，以觀察設備內部物料操作情況。A，閥門視鏡的工作原理及其相關知識
安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。
用途：視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。
結構：視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。
尿素生產過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。
根據尿素生產過程中"液體受溫度影響易結晶"這一特點，結合各類截止閥，保溫閥使用特點，經過長期的觀察、摸索和思考，設計出利用視鏡底板為閥體，在底板上、下進液處各加一閥門進行控制，在視鏡底板上安裝視鏡玻璃液位計，周?chē)ū卣羝?，以防止液體降溫結晶形成假液位。視鏡底板焊接到塔類容器上，利用塔體的熱量提高視鏡底板的溫度，進一步防止液體結晶。如果視鏡泄漏或視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。經肥城市化肥廠在尿素預蒸餾塔上試驗，一次獲得成功，填補了可控式保溫視鏡領域的空白。
帶燈視鏡由視鏡和視鏡燈組成。型式有平板帶燈視鏡（A型）、平板帶燈有沖洗孔視鏡（B型）、帶燈有頸視鏡（C型）、帶燈有頸有沖洗孔視鏡（D型） 。視鏡本體材料為碳鋼、碳鋼和不銹鋼混合、全不銹鋼制三種。

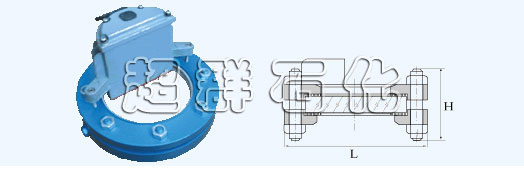

帶燈視鏡 SJ-DD 型
| 規格尺寸 | ||||||||
| DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 |
| in | ¾ | 1 | 1½ | 2 | 2½ | 3 | 4 | 5 |
| L | 145 | 189 | 234 | 278 | 278 | 308 | 308 | 364 |
| H | 200 | 260 | 260 | 320 | 320 | 360 | 360 | 440 |
