一、蒸汽消聲器用途及產品特點：
蒸汽鍋爐等有關熱力設備的蒸汽排放所發出的噪聲，滿足我國所頒布的《工業企業噪聲衛生標準》規定的數值（見附錄一、二）。為此，本廠生產了實用新型蒸汽消音器系列產品，主要使用與發電、化工、冶金、紡織等工業部門中的鍋爐汽輪機等熱力設備蒸汽排放的有效消聲。本系列蒸汽消聲器是根據抗、噴、阻復合消聲原理所研制，具有消聲量大、體積小、重量輕及安裝方便的優點。根據用途的不同，本廠生產了如下幾種形式：
1、鍋爐點火排汽消音器（TB）型
為抑制高壓汽流排放噪聲，當前世界上已具有多種形式的的消音器，其原理大多采用多級節流降壓，由于其結構復雜、重量大、難以解體檢修，因而限制了其應用范圍。本新型結構的消音器克服了上述缺點。
本型排汽消音器系綜合了最合理的消聲原理所設計。高壓蒸汽在排汽消音器內經一次控流后進入降壓體經大容積擴壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會(huì )因排汽偏離設計值等諸原因，使噪聲仍然高于標準值。為此，在降壓體外設計了一只雙層結構的阻聲罩，它系根據降壓體所發出的剩余噪聲的頻譜特性所是設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量要達36～42分貝。
2、蒸汽安全門消音器（TA型）
重所周知，對于鍋爐等熱力裝置的安全門，其排汽即應避免過大的噪聲，更應讓汽流順利排出，為此，以往常見的多級節流及小孔噴注的消聲手段應不宜采用，這種限制歷來是安全門消音器的設計難點，也是安全門消音器消聲效果差的原因。本實用新型用于安全門的消音器同樣采用了抗、噴、阻的消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更強化了抗、噴、阻消聲機理，達到了理想的消聲效果。
3、低壓蒸汽消音器（TD型）
各工礦企業使用著大量1.3MPa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助氣器、汽輪油泵、鍋爐連續排污、定期排污膨脹器等。上述設備的排汽管要求配置結構輕便、安裝更方便的消音器。本廠針對不同的消聲對象，設計有專用的除氧器系列、背壓式汽輪幾系列及其它系列產品，可滿足用戶的要求。
上述排汽消音器其消聲效果能滿足《工業企業噪聲衛生標準》的要求，已在國內獲得了廣泛的應用。
用于N3型汽輪機，20T/H低壓鍋爐過熱器蒸汽排放。鍋爐壓力13at，蒸發兩20T/H、排汽量10T/H。

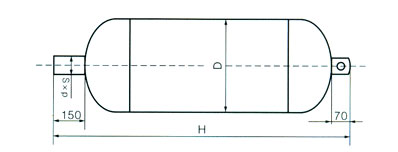

二、產品系列及外形尺寸

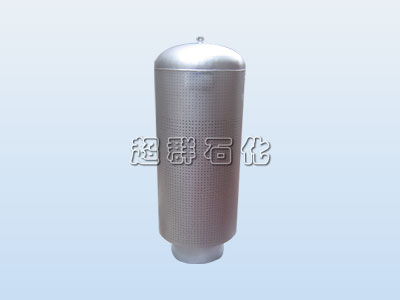

蒸汽消聲器（小孔型，適用于高溫高壓）
PX型排氣消聲器，PX指小孔消聲器（小孔型），適用于高溫高壓，無消音器棉填料，消音器四周均為是小孔，氣體從底部接管進入，從四周排出。
PX-3.82-10/57 型號含義：PX代表小孔排汽消聲器，3.82代表壓力3.82Mpa，57代表接口外徑為57mm，10代表排汽量為10T/H。
| 型號（小孔型） | 壓力 (Mpa) | 流量 (T/H) | 接口（外徑） | 溫度（℃） | 外形尺寸(僅供參考） | 消音量 | |
| 總長 | 外徑 | ||||||
| PX-3.82-10/57 | 中壓3.82 高壓6.4 次高壓9.88 超高壓15Mpa以上 | 10 | 57 | -200—700 | 1450 | 325 | 35-45db(A) |
| PX-3.82-15/76 | 15 | 76 | -200—700 | 1690 | 325 | 35-45db(A) | |
| PX-3.82-20/108 | 20 | 108 | -200—700 | 1950 | 325 | 35-45db(A) | |
| PX-3.82-30/133 | 30 | 133 | -200—700 | 1950 | 426 | 35-45db(A) | |
| PX-3.82-40/159 | 40 | 159 | -200—700 | 1950 | 426 | 35-45db(A) | |
| PX-3.82-60/219 | 60 | 219 | -200—700 | 1950 | 500 | 35-45db(A) | |
| PX-3.82-80/325 | 80 | 325 | -200—700 | 2000 | 600 | 35-45db(A) | |
| PX-3.82-120/426 | 120 | 426 | -200—700 | 2400 | 700 | 35-45db(A) | |
